وحدة خطية تعمل بحزام صناعي طويل الشوط بطول 3500 مم

بيت / منتجات / وحدة الحركة الخطية / وحدة خطية تعمل بالحزام / وحدة خطية تعمل بحزام صناعي طويل الشوط بطول 3500 مم

  • وحدة خطية تعمل بحزام صناعي طويل الشوط بطول 3500 مم
  • وحدة خطية تعمل بحزام صناعي طويل الشوط بطول 3500 مم
  • وحدة خطية تعمل بحزام صناعي طويل الشوط بطول 3500 مم
  • وحدة خطية تعمل بحزام صناعي طويل الشوط بطول 3500 مم
وحدة خطية تعمل بالحزام

وحدة خطية تعمل بحزام صناعي طويل الشوط بطول 3500 مم

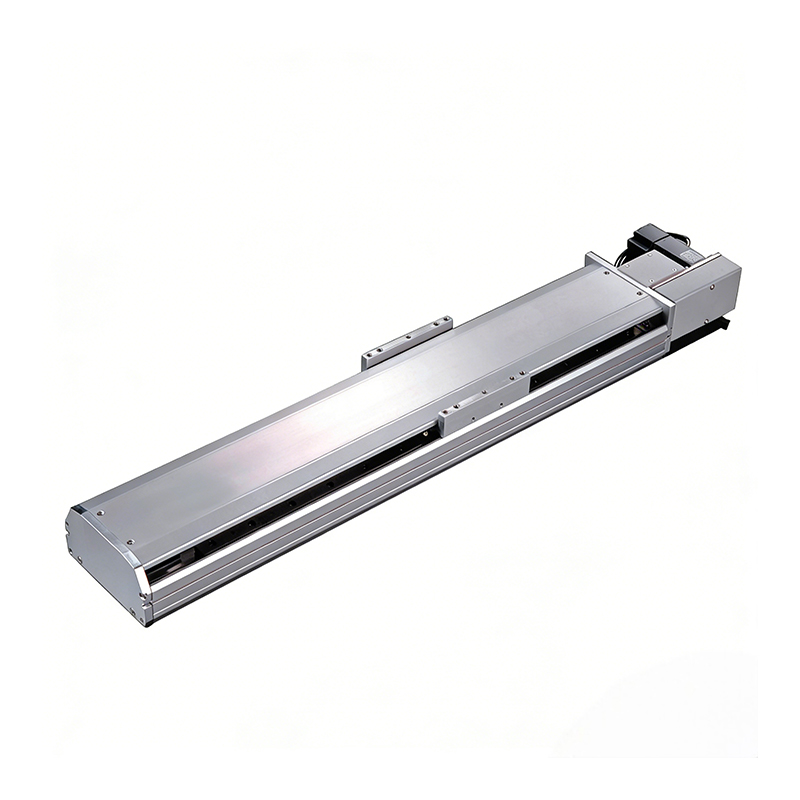

تم تصميم هذه الوحدة الخطية الصناعية طويلة الشوط التي تعمل بالحزام لتطبيقات الحركة الخطية واسعة النطاق. إنه يوفر طول شوط فعال يبلغ 3500 ملم مع سعة حمولة قصوى تبلغ 85 كجم. تم تجهيزه بمجموعتين من قضبان التوجيه الخطية الدقيقة، مما يضمن حركة مستقرة وسلسة لمسافات سفر طويلة.
يتم استخدامه على نطاق واسع في أنظمة القطع بالليزر، ومعدات الطباعة كبيرة الحجم، وأنظمة المناولة الجسرية، وتطبيقات لوجستيات المستودعات التي تتطلب تحديد المواقع على المدى الطويل والمستقر. تم تصميم الوحدة باستخدام سبائك الألومنيوم عالية القوة لتحقيق أداء مستقر وحماية فعالة من الغبار.
تتميز هذه الوحدة الخطية التي تعمل بالحزام بصيانة منخفضة وعمر خدمة طويل في ظل ظروف العمل المستمرة.

البريد الإلكتروني: [email protected]
استفسر منا
السابق: لا يوجد مقال سابق
التالي:وحدة خطية عالية السرعة ودقيقة تعمل بالحزام بسرعة 2080 مم/ثانية

  • المواصفات:

    فئة غرض مواصفات
    المواصفات القدرة على التكرار (مم) ±0.04
    سلك لولبي كروي (مم) 40
    السرعة القصوى (مم/ثانية) 2000
    الحمولة القصوى (أفقيًا، كجم) 85
    الحمولة القصوى (عمودية، كجم) 14
    الدفع المقدر (ن) 367
    درجة السكتة الدماغية (مم) 50-3500 مم/فاصل زمني 50 مم، درجة ميل 50 مم
    أجزاء مخرج محرك سيرفو التيار المتردد (وات) 750
    برغي كروي ∅ (مم) 50
    دليل خطي عالي الصلابة (مم) W23xH18
    الخارج EE-SX672(NPN)/
    FC-SPX303Z-2M(NPN)
    مستشعر المنزل

    تخطيط المستشعر:

    المساحة المسموح بها:

    التركيب الأفقي أ ب ج التثبيت على الحائط أ ب ج
    يقود 45 كجم 1588 600 349 يقود 40 كجم 500 685 1805
    65 كجم 1052 328 285 60 كجم 315 430 1152
    85 كجم 768 281 206 85 كجم 206 281 768

    لحظة التحميل الثابتة:

    غرض القيمة (الوحدة: نيوتن متر)
    لي 2052
    عضو البرلمان 2052
    السيد 1810

    تمثل قيم عزم الدوران الموضحة في الجدول مركز الثقل.
    عمر الخدمة المضمون هو 10000 كم عند استخدام المنتج بشكل طبيعي وفقًا للمواصفات الموجودة في الكتالوج.
    لا تنطبق المواصفات القياسية على الاستخدام المقلوب المثبت في السقف. يرجى الاتصال بفريق المبيعات لدينا للحصول على التفاصيل إذا لزم الأمر.

  • هيكل المنتج:

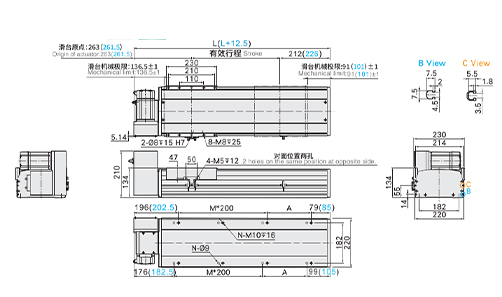

    الجانب الأيمن للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    ل (ل+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    م 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    ن 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    الوزن (كجم) 28.8 30 31.2 32.4 33.6 34.8 36 37.2 38.4 39.6 40.8 42 43.2 44.4 45.6 46.8 48 49.2 50.4 51.6 52.8 54 55.2 56.4 59.2 59.8 60 61.2 62.4 63.6 64.8

    المعلمة 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    ل (ل+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    أ 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    ن 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    الوزن (كجم) 66 67.2 68.4 69.6 70.8 72 73.2 74.4 75.6 76.8 78 79.2 80.4 81.6 82.8 84 85.2 86.4 87.6 88.8 90 91.2 92.4 93.6 94.8 96 97.2 98.4 99.6 100.8

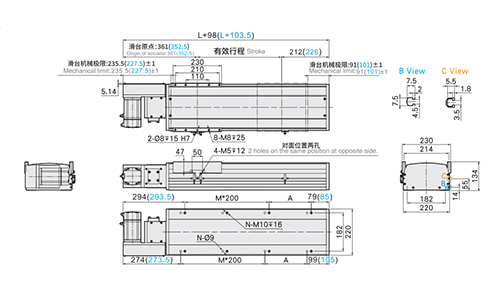

    الجانب العلوي الأيمن للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    ل (ل+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    م 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    ن 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    الوزن (كجم) 28.8 30 31.2 32.4 33.6 34.8 36 37.2 38.4 39.6 40.8 42 43.2 44.4 45.6 46.8 48 49.2 50.4 51.6 52.8 54 55.2 56.4 59.2 59.8 60 61.2 62.4 63.6 64.8

    المعلمة 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    ل (ل+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    أ 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    ن 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    الوزن (كجم) 66 67.2 68.4 69.6 70.8 72 73.2 74.4 75.6 76.8 78 79.2 80.4 81.6 82.8 84 85.2 86.4 87.6 88.8 90 91.2 92.4 93.6 94.8 96 97.2 98.4 99.6 100.8

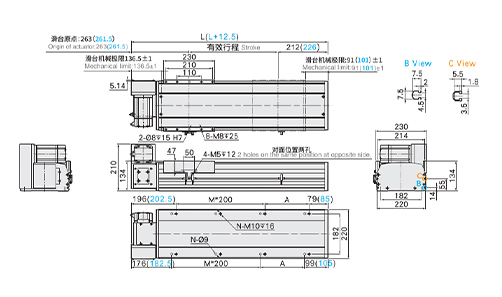

    الجانب السفلي الأيمن للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    ل (ل+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    م 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    ن 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    الوزن (كجم) 28.8 30 31.2 32.4 33.6 34.8 36 37.2 38.4 39.6 40.8 42 43.2 44.4 45.6 46.8 48 49.2 50.4 51.6 52.8 54 55.2 56.4 59.2 59.8 60 61.2 62.4 63.6 64.8

    المعلمة 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    ل (ل+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    أ 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    ن 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    الوزن (كجم) 66 67.2 68.4 69.6 70.8 72 73.2 74.4 75.6 76.8 78 79.2 80.4 81.6 82.8 84 85.2 86.4 87.6 88.8 90 91.2 92.4 93.6 94.8 96 97.2 98.4 99.6 100.8

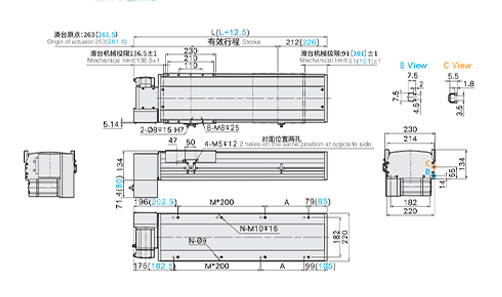

    الجانب الأيسر للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    ل (ل+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    م 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    ن 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    الوزن (كجم) 28.8 30 31.2 32.4 33.6 34.8 36 37.2 38.4 39.6 40.8 42 43.2 44.4 45.6 46.8 48 49.2 50.4 51.6 52.8 54 55.2 56.4 59.2 59.8 60 61.2 62.4 63.6 64.8

    المعلمة 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    ل (ل+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    أ 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    ن 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    الوزن (كجم) 66 67.2 68.4 69.6 70.8 72 73.2 74.4 75.6 76.8 78 79.2 80.4 81.6 82.8 84 85.2 86.4 87.6 88.8 90 91.2 92.4 93.6 94.8 96 97.2 98.4 99.6 100.8

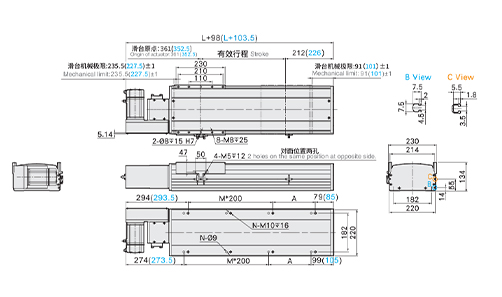

    الجانب العلوي الأيسر للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    ل (ل+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    م 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    ن 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    الوزن (كجم) 28.8 30 31.2 32.4 33.6 34.8 36 37.2 38.4 39.6 40.8 42 43.2 44.4 45.6 46.8 48 49.2 50.4 51.6 52.8 54 55.2 56.4 59.2 59.8 60 61.2 62.4 63.6 64.8

    المعلمة 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    ل (ل+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    أ 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    ن 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    الوزن (كجم) 66 67.2 68.4 69.6 70.8 72 73.2 74.4 75.6 76.8 78 79.2 80.4 81.6 82.8 84 85.2 86.4 87.6 88.8 90 91.2 92.4 93.6 94.8 96 97.2 98.4 99.6 100.8

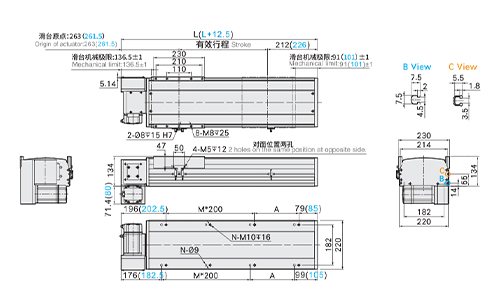

    الجانب السفلي الأيسر للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550
    ل (ل+2) 525 575 625 675 725 775 825 875 925 975 1025 1075 1125 1175 1225 1275 1325 1375 1425 1475 1525 1575 1625 1675 1725 1775 1825 1875 1925 1975 2025
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    م 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8 8
    ن 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20 20
    الوزن (كجم) 28.8 30 31.2 32.4 33.6 34.8 36 37.2 38.4 39.6 40.8 42 43.2 44.4 45.6 46.8 48 49.2 50.4 51.6 52.8 54 55.2 56.4 59.2 59.8 60 61.2 62.4 63.6 64.8

    المعلمة 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800 2850 2900 2950 3000 3050
    ل (ل+2) 2075 2125 2175 2225 2275 2325 2375 2425 2475 2525 2575 2625 2675 2725 2775 2825 2875 2925 2975 3025 3075 3125 3175 3225 3275 3325 3375 3425 3475 3525
    أ 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15 16
    ن 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34 36
    الوزن (كجم) 66 67.2 68.4 69.6 70.8 72 73.2 74.4 75.6 76.8 78 79.2 80.4 81.6 82.8 84 85.2 86.4 87.6 88.8 90 91.2 92.4 93.6 94.8 96 97.2 98.4 99.6 100.8

  • العلامة التجارية المناسبة للمحرك:

    خيارات المحركات المتدرجة

    ماركة مارك نوع الفرامل قوة المحرك (واط) الجهد المتردد طراز المحرك نموذج السائق
    ميتسوبيشي م بدون فرامل (نوع أفقي) 750 220 HG-KN73J-S100 السيد-جي-70أ
    باناسونيك ص بدون فرامل (نوع أفقي) 750 220 MHMF082L1U2M MCDLN35SE
    دلتا تي بدون فرامل (نوع أفقي) 750 220 ECM-B3M-C20807RS1 ASD-B3-0721-L

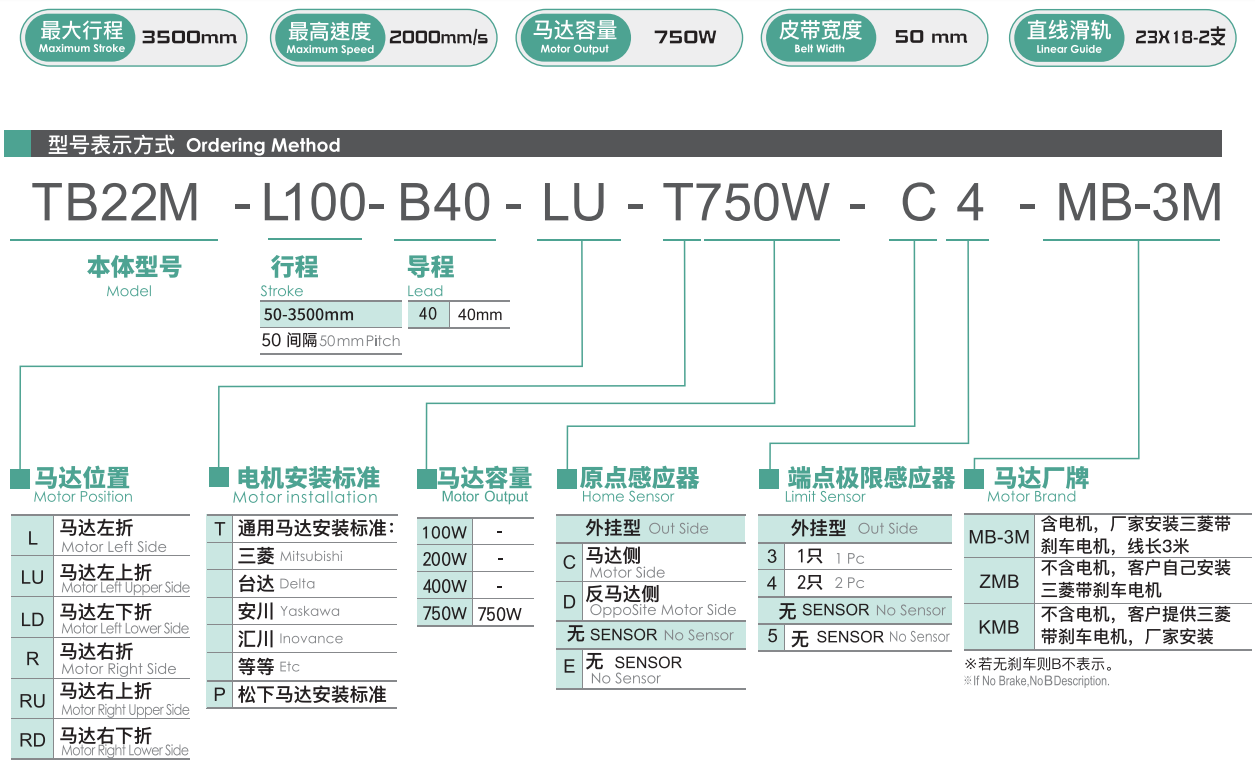

  • شرح النموذج:

=
