وحدة خطية عالية السرعة ودقيقة تعمل بالحزام بسرعة 2080 مم/ثانية

بيت / منتجات / وحدة الحركة الخطية / وحدة خطية تعمل بالحزام / وحدة خطية عالية السرعة ودقيقة تعمل بالحزام بسرعة 2080 مم/ثانية

  • وحدة خطية عالية السرعة ودقيقة تعمل بالحزام بسرعة 2080 مم/ثانية
  • وحدة خطية عالية السرعة ودقيقة تعمل بالحزام بسرعة 2080 مم/ثانية
وحدة خطية تعمل بالحزام

وحدة خطية عالية السرعة ودقيقة تعمل بالحزام بسرعة 2080 مم/ثانية

تم‎‎‎​​​2080 مم/ثانية مع دقة تحديد المواقع المتكررة ±0.04 مم. إنها مثالية لمهام الفرز والمناولة والتجميع عالية السرعة في صنا عات الإلكترونيات والمكونات الكه روضوئية وتغليف المواد لغذائية.
تتميز الوحدة بهيكل من الألومنيوم المبثوق ع . تضمن الأدلة الخطية الدقيقة المدمجة والكتل المنزلقة Alright. تم تصميم هذا النموذج لاستخدام المحرك ويمكن .
تخضع كل وحدة خطية تعمل بالحزام لاختبار ات صارمة للموازنة الديناميكية والشيخوخةلضمان الأداء المستقر الخدمة.

البريد الإلكتروني: [email protected]
استفسر منا
السابق:وحدة خطية تعمل بحزام صناعي طويل الشوط بطول 3500 مم
التالي: لا يوجد مقال تالٍ

  • المواصفات:

    فئة غرض مواصفات
    المواصفات القدرة على التكرار (مم) ±0.04
    سلك لولبي كروي (مم) 41.6
    السرعة القصوى (مم/ثانية) 2080
    الحمولة القصوى (أفقيًا، كجم) 10
    الحمولة القصوى (عمودية، كجم) 3
    الدفع المقدر (ن) 61
    درجة السكتة الدماغية (مم) 50-2550 مم/فاصل زمني 50 مم، درجة ميل 50 مم
    أجزاء مخرج محرك سيرفو التيار المتردد (وات) 200
    برغي كروي ∅ (مم) 15
    دليل خطي عالي الصلابة (مم) W20xH18
    الخارج EE-SX672(NPN)/
    FC-SPX303Z-2M(NPN)
    مستشعر المنزل

    تخطيط المستشعر:

    المساحة المسموح بها:

    التركيب الأفقي أ ب ج التثبيت على الحائط أ ب ج
    يقود 5 كجم 495 152 128 يقود 4 كجم 162 192 625
    8 كجم 301 91 77 7 كجم 89 106 347
    10 كجم 236 71 60 10 كجم 60 71 236

    لحظة التحميل الثابتة:

    غرض القيمة (الوحدة: نيوتن متر)
    لي 110
    عضو البرلمان 110
    السيد 120

    تمثل قيم عزم الدوران الموضحة في الجدول مركز الثقل.
    عمر الخدمة المضمون هو 10000 كم عند استخدام المنتج بشكل طبيعي وفقًا للمواصفات الموجودة في الكتالوج.
    لا تنطبق المواصفات القياسية على الاستخدام المقلوب المثبت في السقف. يرجى الاتصال بفريق المبيعات لدينا للحصول على التفاصيل إذا لزم الأمر.

  • هيكل المنتج:

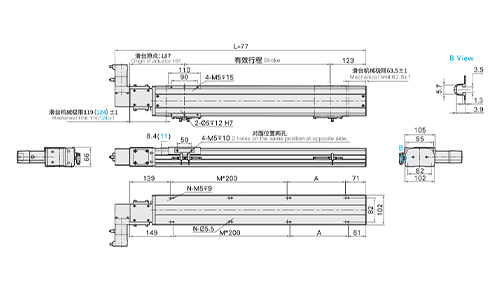

    الجانب الأيمن للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    ل 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    أ 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    م 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    ن 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    الوزن (كجم) 6.37 6.8 7.23 7.65 8.07 8.5 8.92 9.34 9.76 10.19 10.61 11.03 11.46 11.88 12.3 12.73 13.15 13.57 13.99 14.42 14.84 15.26 15.68 16.1 16.52 16.94



    المعلمة 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    ل 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    ن 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    الوزن (كجم) 17.36 17.78 18.2 18.62 19.04 19.46 19.88 20.3 20.72 21.14 21.56 21.98 22.4 22.82 23.24 23.66 24.08 24.5 24.92 25.34 25.76 26.18 26.6 27.02 27.44

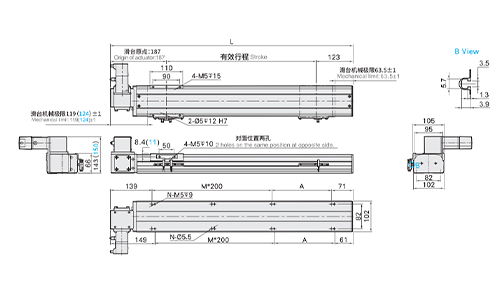

    الجانب العلوي الأيمن للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    ل 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    أ 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    م 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    ن 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    الوزن (كجم) 6.37 6.8 7.23 7.65 8.07 8.5 8.92 9.34 9.76 10.19 10.61 11.03 11.46 11.88 12.3 12.73 13.15 13.57 13.99 14.42 14.84 15.26 15.68 16.1 16.52 16.94

    المعلمة 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    ل 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    ن 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    الوزن (كجم) 17.36 17.78 18.2 18.62 19.04 19.46 19.88 20.3 20.72 21.14 21.56 21.98 22.4 22.82 23.24 23.66 24.08 24.5 24.92 25.34 25.76 26.18 26.6 27.02 27.44

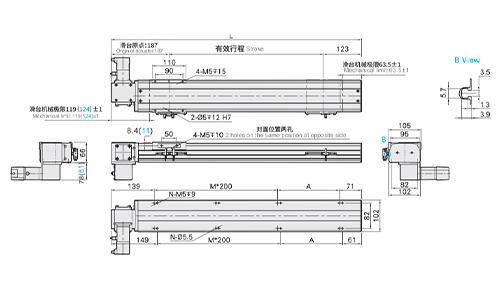

    الجانب السفلي الأيمن للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    ل 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    أ 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    م 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    ن 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    الوزن (كجم) 6.37 6.8 7.23 7.65 8.07 8.5 8.92 9.34 9.76 10.19 10.61 11.03 11.46 11.88 12.3 12.73 13.15 13.57 13.99 14.42 14.84 15.26 15.68 16.1 16.52 16.94



    المعلمة 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    ل 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    ن 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    الوزن (كجم) 17.36 17.78 18.2 18.62 19.04 19.46 19.88 20.3 20.72 21.14 21.56 21.98 22.4 22.82 23.24 23.66 24.08 24.5 24.92 25.34 25.76 26.18 26.6 27.02 27.44

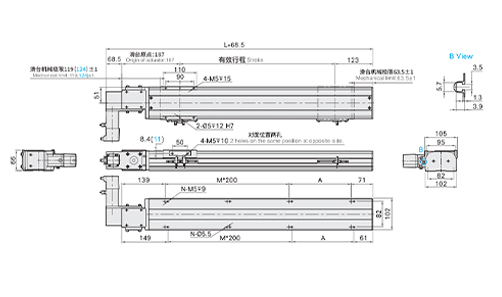

    الجانب الأيسر للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    ل 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    أ 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    م 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    ن 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    الوزن (كجم) 6.37 6.8 7.23 7.65 8.07 8.5 8.92 9.34 9.76 10.19 10.61 11.03 11.46 11.88 12.3 12.73 13.15 13.57 13.99 14.42 14.84 15.26 15.68 16.1 16.52 16.94



    المعلمة 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    ل 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    ن 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    الوزن (كجم) 17.36 17.78 18.2 18.62 19.04 19.46 19.88 20.3 20.72 21.14 21.56 21.98 22.4 22.82 23.24 23.66 24.08 24.5 24.92 25.34 25.76 26.18 26.6 27.02 27.44

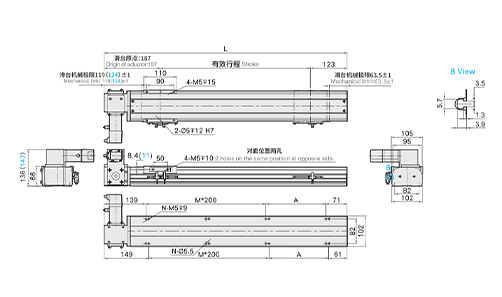

    الجانب العلوي الأيسر للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    ل 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    أ 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    م 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    ن 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    الوزن (كجم) 6.37 6.8 7.23 7.65 8.07 8.5 8.92 9.34 9.76 10.19 10.61 11.03 11.46 11.88 12.3 12.73 13.15 13.57 13.99 14.42 14.84 15.26 15.68 16.1 16.52 16.94

    المعلمة 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    ل 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    ن 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    الوزن (كجم) 17.36 17.78 18.2 18.62 19.04 19.46 19.88 20.3 20.72 21.14 21.56 21.98 22.4 22.82 23.24 23.66 24.08 24.5 24.92 25.34 25.76 26.18 26.6 27.02 27.44

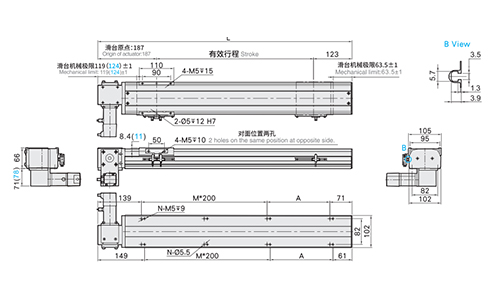

    الجانب السفلي الأيسر للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300
    ل 360 410 460 510 560 610 660 710 760 810 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610
    أ 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    م 0 0 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6
    ن 4 4 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16
    الوزن (كجم) 6.37 6.8 7.23 7.65 8.07 8.5 8.92 9.34 9.76 10.19 10.61 11.03 11.46 11.88 12.3 12.73 13.15 13.57 13.99 14.42 14.84 15.26 15.68 16.1 16.52 16.94



    المعلمة 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550
    ل 1660 1710 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560 2610 2660 2710 2760 2810 2860
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    م 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11 11 12 12 12 12 13
    ن 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26 26 28 28 28 28 30
    الوزن (كجم) 17.36 17.78 18.2 18.62 19.04 19.46 19.88 20.3 20.72 21.14 21.56 21.98 22.4 22.82 23.24 23.66 24.08 24.5 24.92 25.34 25.76 26.18 26.6 27.02 27.44

  • العلامة التجارية المناسبة للمحرك:

    خيارات المحركات المتدرجة

    ماركة مارك نوع الفرامل قوة المحرك (واط) الجهد المتردد طراز المحرك نموذج السائق
    ميتسوبيشي م بدون فرامل (نوع أفقي) 200 220 HG-KN23J-S100 السيد-جي-20أ
    باناسونيك ص بدون فرامل (نوع أفقي) 200 220 MHMF022L1U2M MADLN15SE
    دلتا تي بدون فرامل (نوع أفقي) 200 220 ECM-B3M-C20602RS1 ASD-B3-0221-L

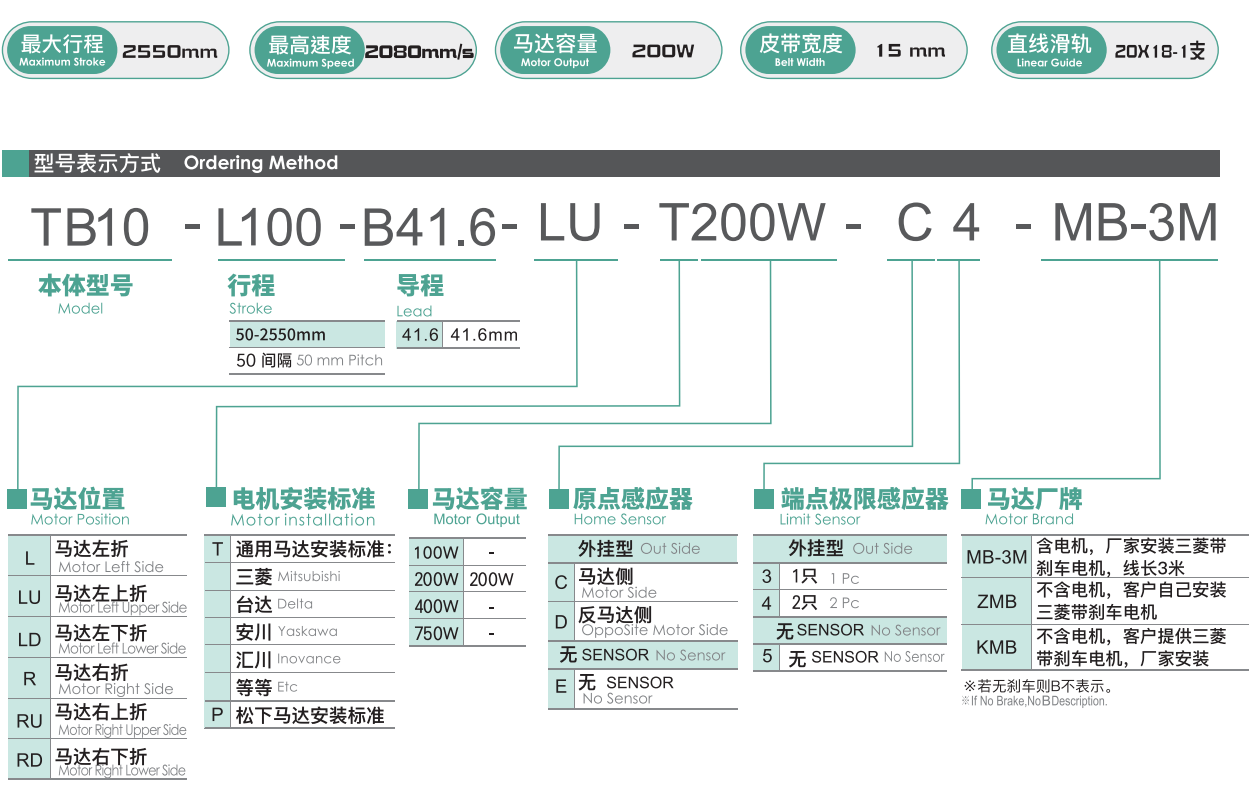

  • شرح النموذج:

=
