تحليل تطبيقات الأسطوانات الكهربائية المؤازرة في معدات الاختبار الجيوتقنية ثلاثية المحاور

في الهندسة الجيوتقنية وردم التعدين، يعد الاختبار ثلاثي المحاور طريقة أساسية لتحديد قوة القص والخواص الميكانيكية لمواد الردم والعينات الجيوتقنية. تعتمد آلات الاختبار ثلاثية المحاور التقليدية عمومًا على التحميل اللولبي الهيدروليكي أو الميكانيكي. مع استمرار زيادة متطلبات دقة الاختبار، ومع ذلك، يتم استخدام معدات الاختبار ثلاثية المحاور ذات العمود المزدوج اسطوانات كهربائية مؤازرة نظرًا لأن مشغلات التحميل المحورية أصبحت تدريجيًا تكوينًا سائدًا. وتظهر قيمته الفنية بوضوح في معدات الاختبار الجيوتقنية الدقيقة مثل وحدات الاختبار ثلاثية المحاور للمعالجة في الموقع لمواد الردم.

مبدأ العمل لمعدات الاختبار ثلاثي المحاور

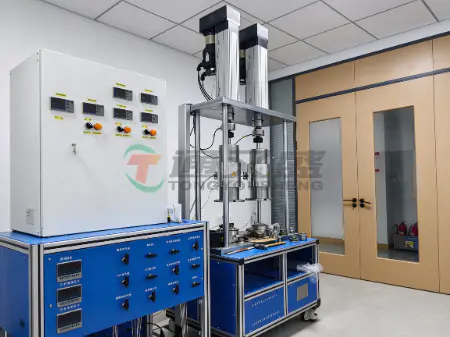

تم بناء وحدة الاختبار ثلاثية المحاور للمعالجة في الموقع لمواد الردم حول إطار تحميل عالي الصلابة وثنائي العمود، جنبًا إلى جنب مع غرف الضغط المعدنية العلوية والسفلية. يحاكي نظام الضغط المحصور ونظام ضغط المسام ونظام التحكم في درجة الحرارة ظروف الإجهاد الفعلية وبيئة المعالجة التي تمر بها العينات في المواقع الهندسية. أثناء الاختبار، يتم وضع العينة في غرفة الضغط وإخضاعها للتحميل الانضغاطي المحوري بواسطة آلية التحميل تحت ضغط حصر محدد مسبقًا وضغط المسام وظروف درجة الحرارة. وهذا يجعل من الممكن الحصول على المعلمات الأساسية مثل العلاقة بين الإجهاد والانفعال للعينة، وقوة القص، وخصائص النفاذية.

خلال هذه العملية، تحدد دقة واستقرار التحميل المحوري بشكل مباشر صحة بيانات الاختبار. هذا هو بالضبط المكان الذي تلعب فيه الأسطوانة الكهربائية المؤازرة دورًا مركزيًا.

قيمة التطبيق الأساسية للأسطوانات الكهربائية المؤازرة

تتكون الأسطوانة الكهربائية المؤازرة من محرك مؤازر، ومجموعة كوكبية أو لولبية كروية، وآلية اختزال، وجهاز تغذية راجعة للموضع. إنه يحول الحركة الدوارة للمحرك المؤازر إلى حركة خطية عالية الدقة ويؤدي وظيفة التحميل المحوري لمعدات الاختبار. تشمل مزاياها الرئيسية في هذا النوع من المعدات ما يلي:

1. التحكم الدقيق في الحلقة المغلقة للقوة والإزاحة

يوفر جهاز التشفير المدمج في نظام المؤازرة معلومات عن الموقع في الوقت الفعلي. جنبًا إلى جنب مع مستشعر القوة، فهو يتيح التحكم في الحلقة المغلقة للقوة والإزاحة ومعدل التحميل. يمكنها تنفيذ اختبارات التحميل والتفريغ بمعدل ثابت، أو متعدد المراحل، أو دوري بشكل صارم وفقًا لمسار التحميل المحدد مسبقًا، مما يلبي المتطلبات الصعبة لعملية التحميل في الاختبار ثلاثي المحاور.

2. صلابة هيكلية عالية وتحميل مستقر

يضمن الإطار ذو العمود المزدوج وناقل الحركة عالي الصلابة للأسطوانة الكهربائية نقلًا سلسًا للحمل المحوري والحد الأدنى من رد الفعل العكسي. وهذا يقلل بشكل فعال من الاضطرابات الميكانيكية أثناء الاختبار، ويساعد في الحفاظ على ضغط موحد على العينة، ويحسن تكرار البيانات وقابليتها للمقارنة.

3. عملية نظيفة وصديقة للبيئة لإعدادات المختبر

بالمقارنة مع أنظمة التحميل الهيدروليكية، فإن الأسطوانات الكهربائية لا تتطلب وحدة طاقة هيدروليكية أو خطوط هيدروليكية، مما يزيل خطر التلوث الناتج عن تسرب الزيت. إن تشغيلها ينتج ضوضاء قليلة ولا يوجد أي تلوث مرتبط بالزيت، مما يجعلها أكثر ملاءمة لمتطلبات النظافة الصارمة والسلامة البيئية للأدوات المخبرية الدقيقة.

4. كفاءة الطاقة وسهولة الصيانة

توفر الأسطوانة الكهربائية الطاقة حسب الحاجة أثناء التحميل، مما يجعلها أكثر كفاءة في استخدام الطاقة من النظام الهيدروليكي الذي يعمل بشكل مستمر. كما أن هيكلها المدمج وعددها الصغير من مكونات ناقل الحركة يقلل أيضًا من متطلبات الصيانة الروتينية، مما يقلل بشكل كبير من تكاليف تشغيل دورة حياة المعدات.

5. التكامل المرن وقابلية التوسع القوية

يمكن دمج الأسطوانات الكهربائية المؤازرة بسلاسة مع أنظمة التحكم المضيفة وأنظمة الحصول على البيانات. ويمكن برمجتها بمرونة وفقًا لإجراءات الاختبار المختلفة وتكييفها مع عينات ذات أحجام مختلفة بالإضافة إلى متطلبات التحميل المتزامنة عبر غرف الضغط المتعددة. ويدعم هذا العديد من سيناريوهات الاختبار المعقدة، بما في ذلك المعالجة في الموقع واختبار نفاذية مواد الردم.

تطبيقات الصناعة وآفاقها

بالإضافة إلى معدات الاختبار ثلاثية المحاور، يتم استخدام الأسطوانات الكهربائية المؤازرة على نطاق واسع في المجالات التي تتطلب تشغيلًا خطيًا دقيقًا، بما في ذلك اختبار الخصائص الميكانيكية للمواد، واختبار أوعية الضغط، والمحاكاة الزلزالية، وتركيب الضغط الدقيق. مع استمرار معايير الاختبار في فرض متطلبات أعلى على دقة التحميل، والتحكم في المعدل، وإمكانية تتبع البيانات، أصبحت أنظمة التحميل ذات الدفع المباشر المتمركزة على الأسطوانات الكهربائية المؤازرة اتجاهًا مهمًا لترقية المعدات الجيوتقنية ومعدات اختبار المواد.

بالنسبة لمصنعي أدوات الاختبار، فإن اختيار الأسطوانات الكهربائية المؤازرة ذات الأداء المستقر والدقة الموثوقة لا يساعد فقط على تحسين القدرة التنافسية للمعدات ولكنه يوفر أيضًا أساسًا لضمان الصلاحية العلمية ودقة بيانات الاختبار. من المختبرات إلى المواقع الهندسية، توفر الأسطوانات الكهربائية المؤازرة دعمًا تشغيليًا قويًا للهندسة الجيوتقنية وأبحاث علوم المواد من خلال دقتها العالية وموثوقيتها.
