وحدة خطية لولبية كروية ذات حمولة ثقيلة 320 كجم

صُممت هذه الوحدة الخطية ذات اللولب الكروي عالي الحمل، والتي يبلغ وزنها 320 كجم، خصيصًا لأنظمة الأتمتة الصناعية شديدة التحمل، حيث تتميز بلولب كروي من سبيكة عالية القوة وجسم من سبيكة ألومنيوم سميكة يتحمل بثبات حمولة مقدرة تبلغ 320 كجم. وتتميز هذه الوحدة بهيكل ناقل حركة مُحسّن وقضيب توجيه عالي الصلابة. الذي يمنع بشكل فعال التشوه الهيكلي تحت الحمل الثقيل ويضمن حركة خطية سلسة ودقيقة. تُستخدم هذه الوحدة الخطية اللولبية الكروية على نطاق واسع في مناولة المواد ذات الأحمال الثقيلة، وتغذية قطع العمل الكبيرة باستخدام الحاسب الآلي، وأتمتة معدات الحدادة وغيرها من سيناريوهات التشغيل الثقيلة.

البريد الإلكتروني: [email protected]
استفسر منا
السابق:وحدة خطية مزدوجة التوجيه ذات برغي كروي
التالي:وحدة خطية لولبية كروية طويلة الشوط 2000 مم

  • المواصفات:

    فئة غرض مواصفات
    المواصفات القدرة على التكرار (مم) ±0.01
    سلك لولبي كروي (مم) 10 20 32
    السرعة القصوى (مم/ثانية) 333 666 1066
    الحمولة القصوى (أفقيًا، كجم) 320 180 75
    الحمولة القصوى (عمودية، كجم) 150 75 35
    الدفع المقدر (ن) 3820 1910 1195
    درجة السكتة الدماغية (مم) فاصل زمني 50-1950 مم/50، درجة ميل 50 مم
    أجزاء مخرج محرك سيرفو التيار المتردد (وات) 1500
    برغي كروي ∅ (مم) ج7 ∅32
    دليل خطي عالي الصلابة (مم) 25
    اقتران (مم) 20x24/22
    الخارج EE-SX672(NPN)/FC-SPX303Z-2M(NPN)
    مستشعر المنزل EE-SX674(NPN)/FC-SPX307Z-2M(NPN)

    تخطيط المستشعر:

    المساحة المسموح بها:

    التركيب الأفقي أ ب ج التثبيت على الحائط أ ب ج التركيب العمودي أ ج
    يقود 120 كجم 900 580 630 يقود 100 كجم 610 570 780 يقود 60 كجم 950 950
    160 كجم 860 390 415 150 كجم 390 386 600 90 كجم 720 720
    320 كجم 800 255 260 200 كجم 265 285 650 150 كجم 430 430
    يقود 100 كجم 1100 500 490 يقود 80 كجم 600 600 600 يقود 40 كجم 1000 1000
    140 كجم 1100 400 395 120 كجم 390 400 450 60 كجم 830 830
    180 كجم 1000 250 260 160 كجم 260 300 600 75 كجم 610 610
    يقود 60 كجم 650 560 600 يقود 60 كجم 480 500 560 يقود 35 كجم 650 650
    75 كجم 550 330 330 70 كجم 300 320 500

    لحظة التحميل الثابتة:

    غرض القيمة (الوحدة: نيوتن متر)
    لي 2052
    عضو البرلمان 2052
    السيد 1810

    تمثل قيم عزم الدوران الموضحة في الجدول مركز الثقل.
    عمر الخدمة المضمون هو 10000 كم عند استخدام المنتج بشكل طبيعي وفقًا للمواصفات الموجودة في الكتالوج.
    لا تنطبق المواصفات القياسية على الاستخدام المقلوب المثبت في السقف. يرجى الاتصال بفريق المبيعات لدينا للحصول على التفاصيل إذا لزم الأمر.

  • هيكل المنتج:

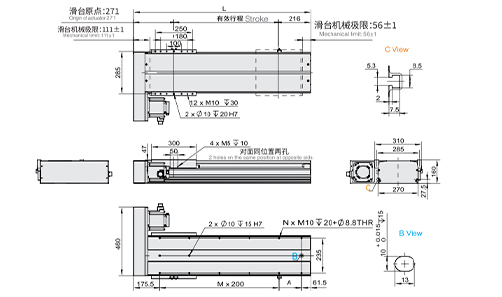

    الجانب الأيمن للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    ل 537 587 637 687 737 787 837 887 937 987 1037 1087 1137 1187 1237 1287 1337 1387 1437 1487
    م 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6
    ن 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16
    أ 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    الوزن (كجم) 45.26 46.13 47 47.87 48.74 49.61 50.48 51.35 52.22 53.09 53.96 54.83 55.7 56.57 57.44 59.31 59.18 60.05 60.92 61.79



    المعلمة 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
    ل 1537 1587 1637 1687 1737 1787 1837 1887 1937 1987 2037 2087 2137 2187 2237 2287 2337 2387 2437
    م 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10
    ن 16 16 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24
    أ 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    الوزن (كجم) 62.66 63.53 64.4 65.27 66.14 67.01 67.88 68.75 69.62 70.49 71.36 72.23 73.1 73.97 74.84 75.71 76.58 77.45 78.32

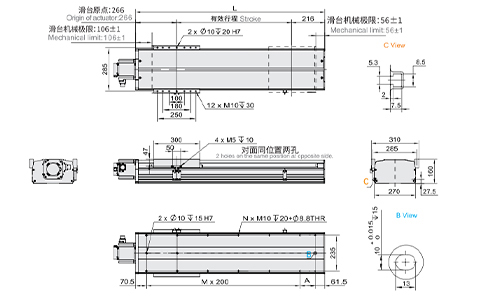

    الجانب الأيسر للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    ل 537 587 637 687 737 787 837 887 937 987 1037 1087 1137 1187 1237 1287 1337 1387 1437 1487
    م 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6
    ن 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16
    أ 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    الوزن (كجم) 45.26 46.13 47 47.87 48.74 49.61 50.48 51.35 52.22 53.09 53.96 54.83 55.7 56.57 57.44 59.31 59.18 60.05 60.92 61.79



    المعلمة 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
    ل 1537 1587 1637 1687 1737 1787 1837 1887 1937 1987 2037 2087 2137 2187 2237 2287 2337 2387 2437
    م 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10
    ن 16 16 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24
    أ 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    الوزن (كجم) 62.66 63.53 64.4 65.27 66.14 67.01 67.88 68.75 69.62 70.49 71.36 72.23 73.1 73.97 74.84 75.71 76.58 77.45 78.32

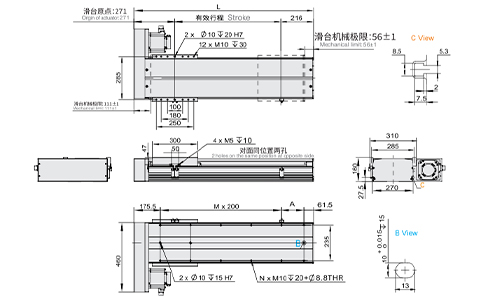

    المحرك مكشوف

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    ل 532 582 632 682 732 782 832 882 932 982 1032 1082 1132 1182 1232 1282 1332 1382 1432 1482
    م 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6
    ن 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16
    أ 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150
    الوزن (كجم) 43.2 44.07 44.94 45.81 46.68 47.55 48.42 48.42 50.16 51.03 51.9 52.77 53.64 54.51 55.38 56.25 57.12 57.99 58.86 59.73



    المعلمة 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
    ل 1532 1582 1632 1682 1732 1782 1832 1882 1932 1982 2032 2082 2132 2182 2232 2282 2332 2382 2432
    م 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11
    ن 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26
    أ 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    الوزن (كجم) 60.6 61.47 62.34 63.21 64.08 64.95 65.82 66.69 67.56 68.43 69.3 70.17 71.04 71.91 72.78 73.65 74.52 75.39 76.26

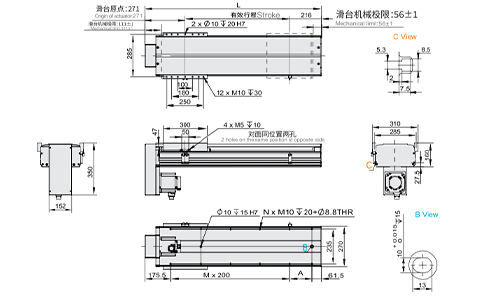

    الجانب السفلي للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
    ل 537 587 637 687 737 787 837 887 937 987 1037 1087 1137 1187 1237 1287 1337 1387 1437 1487
    م 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6
    ن 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16
    أ 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50
    الوزن (كجم) 45.26 46.13 47 47.87 48.74 49.61 50.48 51.35 52.22 53.09 53.96 54.83 55.7 56.57 57.44 59.31 59.18 60.05 60.92 61.79



    المعلمة 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
    ل 1537 1587 1637 1687 1737 1787 1837 1887 1937 1987 2037 2087 2137 2187 2237 2287 2337 2387 2437
    م 6 6 6 7 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10
    ن 16 16 16 18 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24
    أ 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200
    الوزن (كجم) 62.66 63.53 64.4 65.27 66.14 67.01 67.88 68.75 69.62 70.49 71.36 72.23 73.1 73.97 74.84 75.71 76.58 77.45 78.32


  • العلامة التجارية المناسبة للمحرك:

    خيارات المحركات المتدرجة

    ماركة مارك نوع الفرامل قوة المحرك (واط) التيار المتردد‑الجهد طراز المحرك نموذج السائق
    ميتسوبيشي م بدون فرامل (نوع أفقي) 1500 220 HG‑SN152J‑S100 MR‑JE‑200A
    ميتسوبيشي م مع الفرامل (النوع الرأسي) 1500 220 HG‑SN152BJ‑S100 MR‑JE‑200A
    باناسونيك ص بدون فرامل (نوع أفقي) 1500 220 MDMF152L1G6 MDDLN55SE
    باناسونيك ص مع الفرامل (النوع الرأسي) 1500 220 MDMF152L1H6 MDDLN55SE
    دلتا تي بدون فرامل (نوع أفقي) 1500 220 ECM‑B3M‑E21315RS1 ASD‑B3‑1521‑L
    دلتا تي مع الفرامل (النوع الرأسي) 1500 220 ECM‑B3M‑E21315SS1 ASD‑B3‑1521‑L

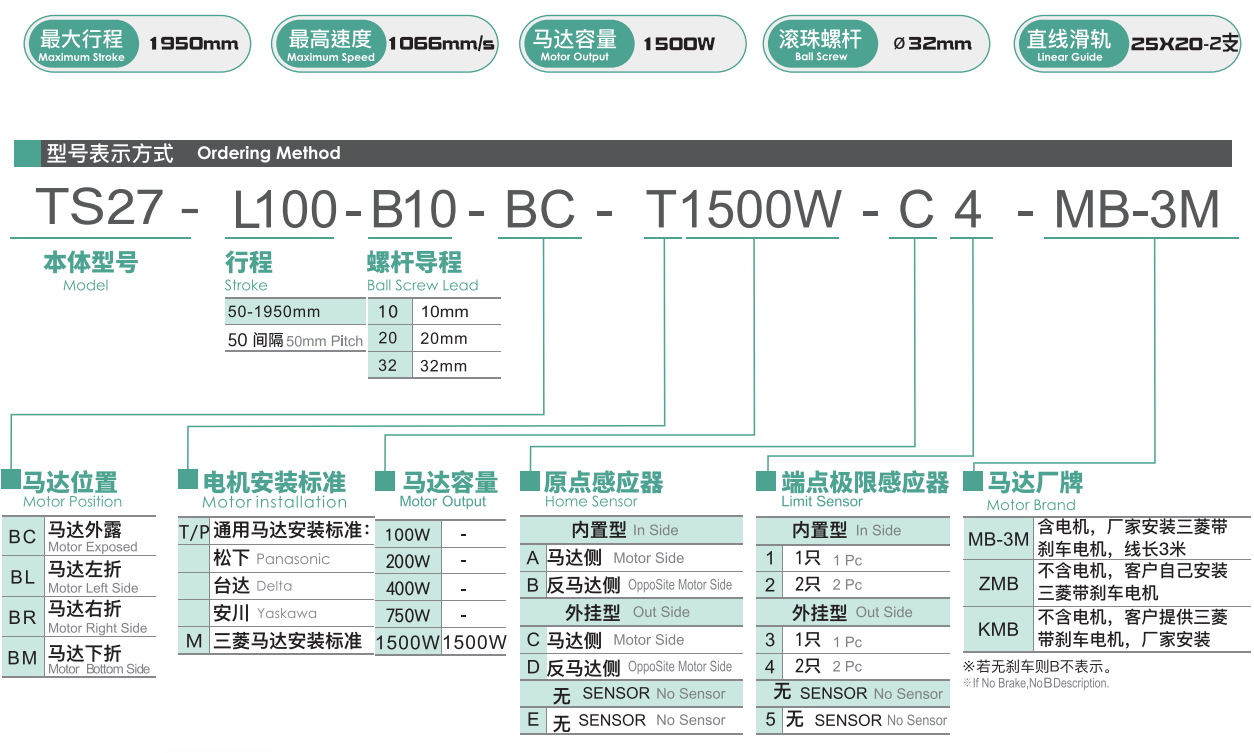

  • شرح النموذج:

=
