وحدة خطية لولبية كروية طويلة الشوط 2000 مم

تم تصميم وحدة الربط الخطي ذات الشوط الكروي الطويل هذه بقطر 2000 مم خصيصًا لمهام أتمتة الحركة الخطية واسعة النطاق، حيث تدعم شوطًا فعالًا أقصى يبلغ 2000 مم مع الحفاظ على استقرار نقل الحركة العالي. تعتمد الوحدة الخطية اللولبية الكروية على برغي كروي مقوى وهيكل سكة توجيه عالي الصلابة، مما يقلل بشكل فعال من التشوه أثناء الحركة طويلة الشوط ويضمن دقة تحديد المواقع المتسقة. تتمتع هذه الوحدة الخطية اللولبية الكروية بأداء قوي مضاد للتعب، وهي مثالية لأنظمة التغذية الآلية واسعة النطاق ومعدات مناولة المواد من النوع القنطري وآلات المعالجة CNC طويلة الشوط.

البريد الإلكتروني: [email protected]
استفسر منا
السابق:وحدة خطية لولبية كروية ذات حمولة ثقيلة 320 كجم
التالي:وحدة خطية لولبية كروية مع مستشعر مدمج

  • المواصفات:

    فئة غرض مواصفات
    المواصفات القدرة على التكرار (مم) ±0.01
    سلك لولبي كروي (مم) 5 10 25 40
    السرعة القصوى (مم/ثانية) 250 500 1250 2000
    الحمولة القصوى (أفقيًا، كجم) 150 150 105 43
    الحمولة القصوى (عمودية، كجم) 55 45 20 12
    الدفع المقدر (ن) 2563 1281 640 320
    درجة السكتة الدماغية (مم) فاصل زمني 50-1500 مم/50، درجة ميل 50 مم
    أجزاء مخرج محرك سيرفو التيار المتردد (وات) 750
    برغي كروي ∅ (مم) C7 ∅25 C7 ∅20
    دليل خطي عالي الصلابة (مم) W23XH20
    اقتران (مم) 17x19 12x19
    الخارج EE-SX672(NPN)/FC-SPX303Z-2M(NPN)
    مستشعر المنزل EE-SX674(NPN)/FC-SPX307Z-2M(NPN)

    تخطيط المستشعر:

    المساحة المسموح بها:

    التركيب الأفقي أ ب ج التثبيت على الحائط أ ب ج التركيب العمودي أ ج
    يقود 100 5000 633 557 يقود 110 500 569 4500 يقود 30 2355 2355
    125 3880 491 431 130 412 469 3711 40 1768 1768
    150 3357 396 347 150 347 396 3357 55 1288 1288
    يقود 100 3220 563 474 يقود 110 427 503 2900 يقود 25 2505 2505
    125 2554 434 367 130 351 414 2444 35 1795 1795
    150 2113 349 295 150 295 349 2113 45 1396 1396
    يقود 65 1522 614 458 يقود 70 420 564 1404 يقود 15 2711 2711
    85 1136 451 336 90 315 420 1066 20 2033 2033
    105 893 350 262 105 262 350 893 - - -
    يقود 18 2445 1616 1052 يقود 15 1272 1955 2948 يقود 7 3511 3511
    30 1436 938 613 24 778 1190 1813 12 2055 2055
    43 978 630 412 43 412 630 978 - - -

    لحظة التحميل الثابتة:

    غرض القيمة (الوحدة: نيوتن متر)
    لي 2052
    عضو البرلمان 2052
    السيد 1810

    تمثل قيم عزم الدوران الموضحة في الجدول مركز الثقل.
    عمر الخدمة المضمون هو 10000 كم عند استخدام المنتج بشكل طبيعي وفقًا للمواصفات الموجودة في الكتالوج.
    لا تنطبق المواصفات القياسية على الاستخدام المقلوب المثبت في السقف. يرجى الاتصال بفريق المبيعات لدينا للحصول على التفاصيل إذا لزم الأمر.

  • هيكل المنتج:

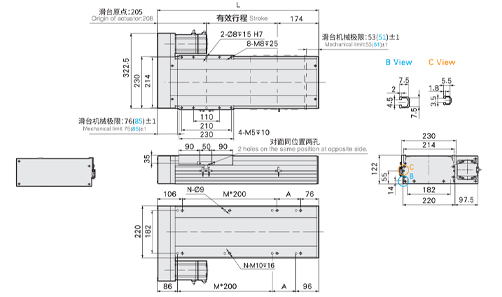

    الجانب الأيمن للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    ل 432 482 532 582 632 682 732 782 832 882 932 982 1032 1082 1132 1182 1232 1282 1332 1382 1432 1482 1532 1582 1632 1682 1732 1782 1832 1882
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    م 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    ن 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    الوزن (كجم) 24.2 25.66 27.12 28.58 30.04 31.5 32.96 34.42 35.88 37.34 38.8 40.26 41.72 43.18 44.64 46.1 47.56 49.02 50.48 51.94 53.4 54.86 56.32 57.78 59.24 60.7 62.16 63.62 65.08 66.54

    عندما تكون الضربة 50 مم، سيتم حظر فتحات التثبيت ذات القفل العلوي على الجسم الرئيسي بواسطة المنزلق، مما يسمح باستخدام 4 براغي فقط للتثبيت. من المستحسن أن يقوم العملاء بتأمين الجسم الرئيسي باستخدام فتحات التثبيت ذات القفل السفلي.

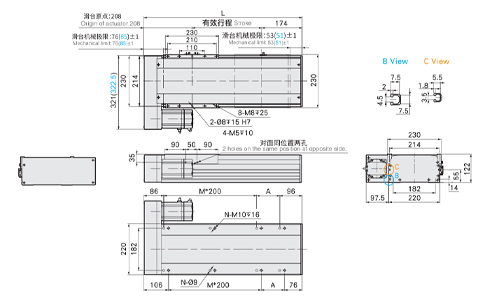

    الجانب الأيسر للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    ل 432 482 532 582 632 682 732 782 832 882 932 982 1032 1082 1132 1182 1232 1282 1332 1382 1432 1482 1532 1582 1632 1682 1732 1782 1832 1882
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    م 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    ن 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    الوزن (كجم) 24.2 25.66 27.12 28.58 30.04 31.5 32.96 34.42 35.88 37.34 38.8 40.26 41.72 43.18 44.64 46.1 47.56 49.02 50.48 51.94 53.4 54.86 56.32 57.78 59.24 60.7 62.16 63.62 65.08 66.54

    عندما تكون الضربة 50 مم، سيتم حظر فتحات التثبيت ذات القفل العلوي على الجسم الرئيسي بواسطة المنزلق. يمكن استخدام 4 براغي فقط للتثبيت. من المستحسن أن يقوم العملاء بتأمين الجسم الرئيسي باستخدام فتحات التثبيت ذات القفل السفلي.

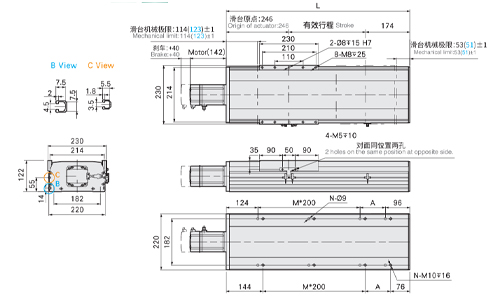

    المحرك مكشوف

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    ل 470 520 570 620 670 720 770 820 870 920 970 1020 1070 1120 1170 1220 1270 1320 1370 1420 1470 1520 1570 1620 1670 1720 1770 1820 1870 1920
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    م 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    ن 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    الوزن (كجم) 25.4 26.86 28.32 29.78 31.24 32.7 34.16 35.62 37.08 38.54 40 41.46 42.92 44.38 45.84 47.3 48.76 50.22 51.68 53.14 54.6 56.06 57.52 58.98 60.44 61.9 63.36 64.82 66.28 67.74

    عندما تكون الضربة 50 مم، سيتم حظر فتحات التثبيت ذات القفل العلوي على الجسم الرئيسي بواسطة المنزلق، مما يسمح باستخدام 4 براغي فقط للتثبيت. من المستحسن أن يقوم العملاء بتأمين الجسم الرئيسي باستخدام فتحات التثبيت ذات القفل السفلي.

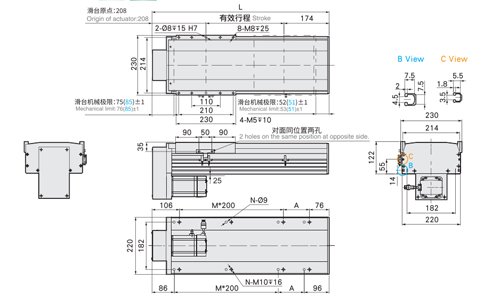

    الجانب السفلي للمحرك

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    ل 432 482 532 582 632 682 732 782 832 882 932 982 1032 1082 1132 1182 1232 1282 1332 1382 1432 1482 1532 1582 1632 1682 1732 1782 1832 1882
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    م 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    ن 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    الوزن (كجم) 24.2 25.66 27.12 28.58 30.04 31.5 32.96 34.42 35.88 37.34 38.8 40.26 41.72 43.18 44.64 46.1 47.56 49.02 50.48 51.94 53.4 54.86 56.32 57.78 59.24 60.7 62.16 63.62 65.08 66.54

    عندما تكون الضربة 50 مم، سيتم حظر فتحات التثبيت ذات القفل العلوي على الجسم الرئيسي بواسطة المنزلق، مما يسمح باستخدام 4 براغي فقط للتثبيت. من المستحسن أن يقوم العملاء بتأمين الجسم الرئيسي باستخدام فتحات التثبيت ذات القفل السفلي.

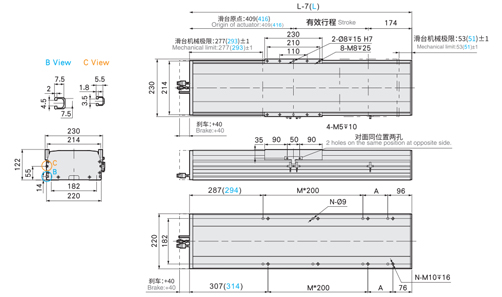

    المحرك مخفي في

    المعلمة 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 1500
    ل 640 690 740 790 840 890 940 990 1040 1090 1140 1190 1240 1290 1340 1390 1440 1490 1540 1590 1640 1690 1740 1790 1840 1890 1940 1990 2040 2090
    أ 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100 150 200 50 100
    م 1 1 1 1 2 2 2 2 3 3 3 3 4 4 4 4 5 5 5 5 6 6 6 6 7 7 7 7 8 8
    ن 6 6 6 6 8 8 8 8 10 10 10 10 12 12 12 12 14 14 14 14 16 16 16 16 18 18 18 18 20 20
    الوزن (كجم) 27.85 29.32 30.79 32.26 33.73 35.2 36.67 38.14 39.61 41.08 42.55 44.02 45.49 46.96 48.43 49.9 51.37 52.84 54.31 55.78 57.25 58.72 60.19 61.66 63.13 64.6 66.07 67.54 69.01 70.48


    عندما تكون الضربة 50 مم، سيتم حظر فتحات التثبيت ذات القفل العلوي على الجسم الرئيسي بواسطة المنزلق، مما يسمح باستخدام 4 براغي فقط للتثبيت. من المستحسن أن يقوم العملاء بتأمين الجسم الرئيسي باستخدام فتحات التثبيت ذات القفل السفلي.

  • العلامة التجارية المناسبة للمحرك:

    خيارات المحركات المتدرجة

    ماركة علامة المحرك نوع الفرامل قوة المحرك (واط) جهد إمداد التيار المتردد طراز محرك السيرفو نموذج محرك السيرفو
    ميتسوبيشي م بدون فرامل (نوع أفقي) 750 220 HG-KN73J-S100 السيد-جي-70أ
    ميتسوبيشي م مع الفرامل (النوع الرأسي) 750 220 HG-KN73BJ-S100 السيد-جي-70أ
    باناسونيك ص بدون فرامل (نوع أفقي) 750 220 MHMF082L1U2M MCDLN35SE
    باناسونيك ص مع الفرامل (النوع الرأسي) 750 220 MHMF082L1V2M MCDLN35SE
    دلتا تي بدون فرامل (نوع أفقي) 750 220 ECM-B3M-C20807RS1 ASD-B3-0721-L
    دلتا تي مع الفرامل (النوع الرأسي) 750 220 ECM-B3M-C20807SS1 ASD-B3-0721-L

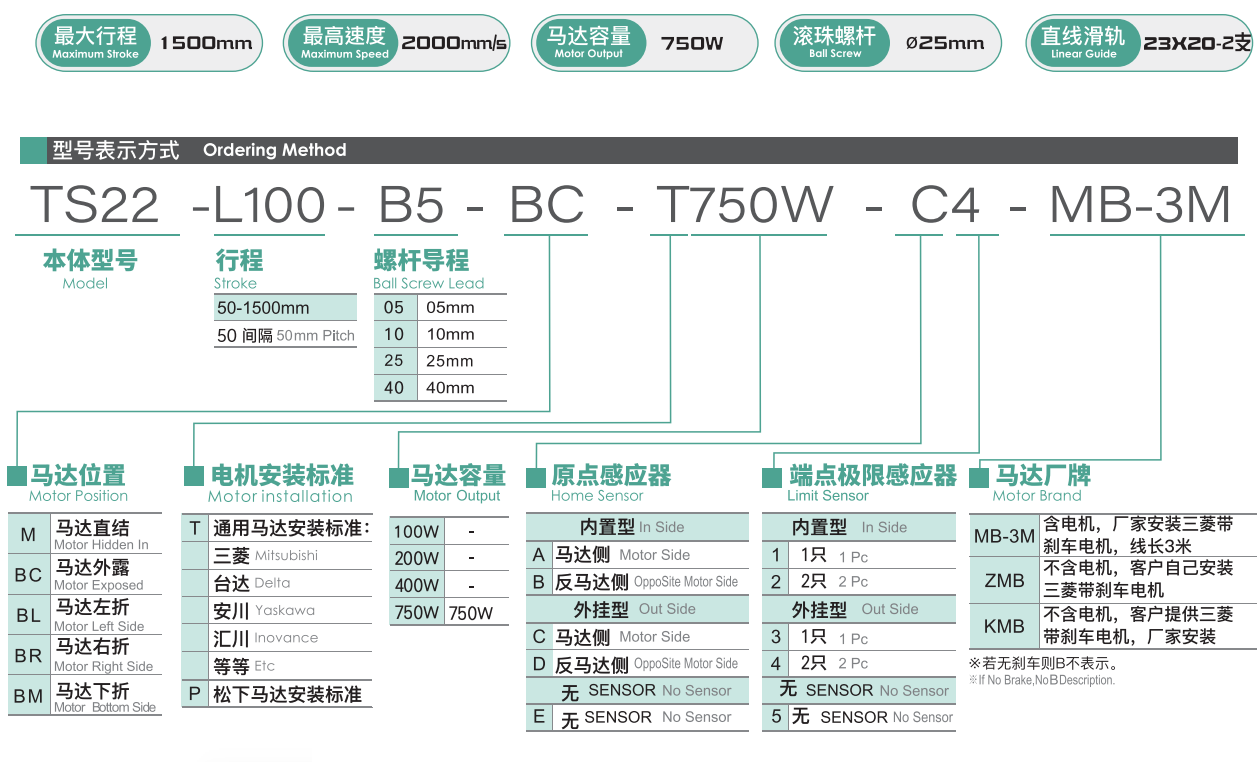

  • شرح النموذج:

=
